Кронштейн для соединения 3 брусьев 100×100 мм | Соединение 120° (проходная модель)

Описание Кронштейн для соединения 3 брусьев 100×100 мм | Соединение 120° (проходная модель)

Кронштейн для соединения 3 брусьев 100×100 мм | Угол 120° (проходная модель) WCG

Для надёжного монтажа под углом 120°

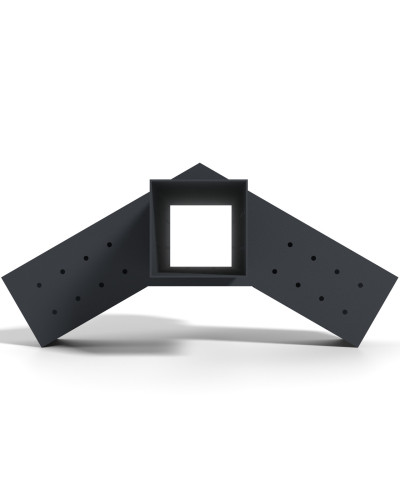

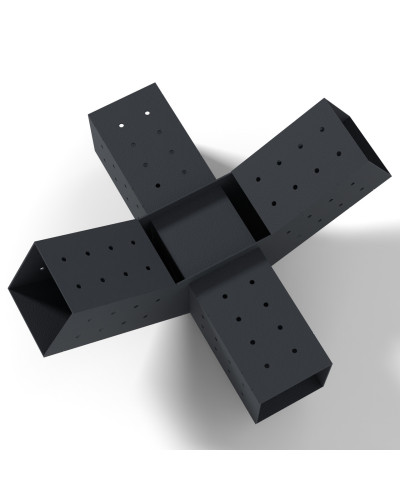

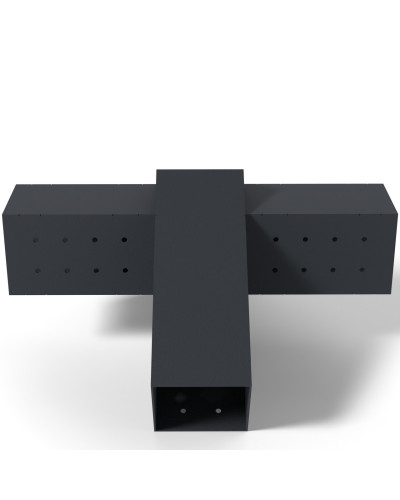

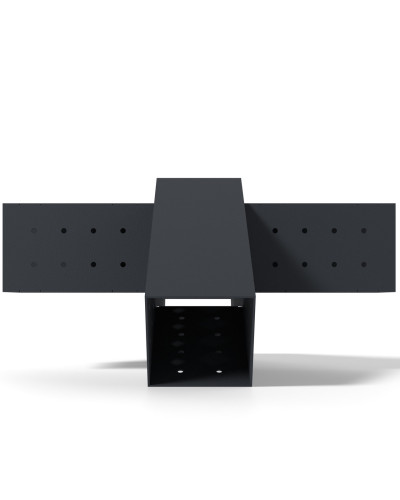

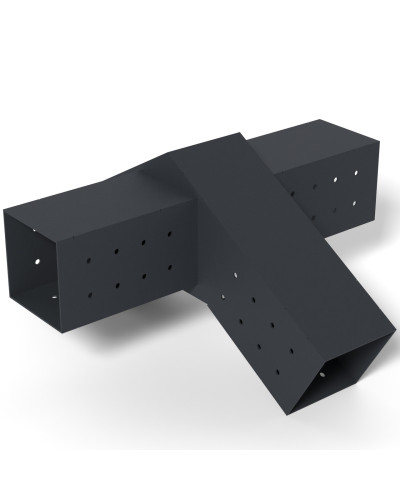

Проходной металлический кронштейн WCG-B100C-S3-120A предназначен для соединения трёх брусьев 100×100 мм под углом 120°. Он применяется при создании потолочных узлов, кровельных каркасов, пергол, беседок, навесов и архитектурных конструкций, где требуется жёсткая фиксация в трёх направлениях.

Подходит для монтажа в центральных узлах, где сходятся три балки, и позволяет расширять модульную систему без демонтажа.

Совместимость с модульной системой WCG

Кронштейн является частью серии крепежей WCG и обеспечивает:

• интеграцию с другими угловыми и прямыми соединителями,
• возможность менять или расширять конфигурацию без разборки,
• точный монтаж без дополнительной подгонки.

Технические характеристики

• Внутренний размер стаканов: 101×101 мм
• Для бруса: 100×100 мм
• Количество сторон соединения: 3 (угол 120°)
• Высота стаканов: 185 мм
• Толщина стали: 2 мм
• Отверстия для крепления: по 8 шт Ø6 мм на каждой стороне
• Максимальная нагрузка: до 350 кг на каждый брус
• Вес: ~6 кг
• Конструкция: сварная, с фасками для плотной посадки

Материалы и изготовление

Изготовлен из конструкционной стали. Технология включает лазерную резку, сварку с контролем геометрии и шлифовку поверхности перед окраской.

Защитное покрытие

Порошковая окраска обеспечивает:

• стойкость к влаге и коррозии,
• устойчивость к УФ-излучению,
• долговечность без обслуживания.

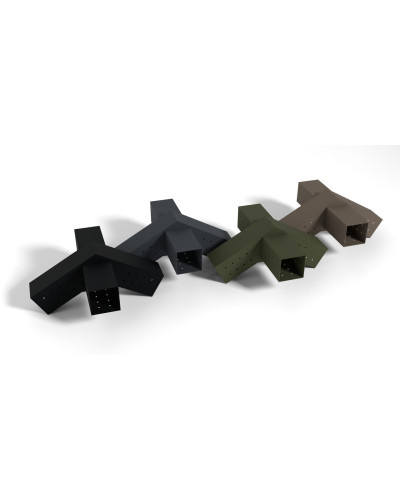

Цвета

Основные: чёрный матовый, графит, оливковый, тауп.

Под заказ: серый, белый, жёлтый, красный, коричневый.

Применение

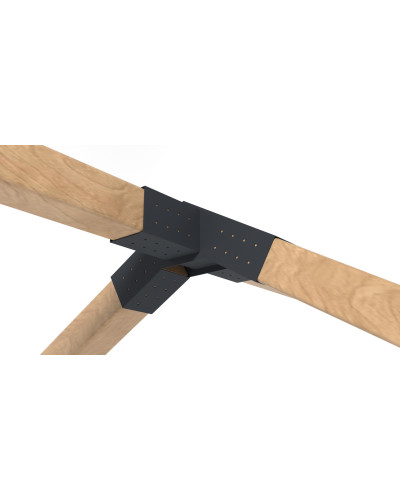

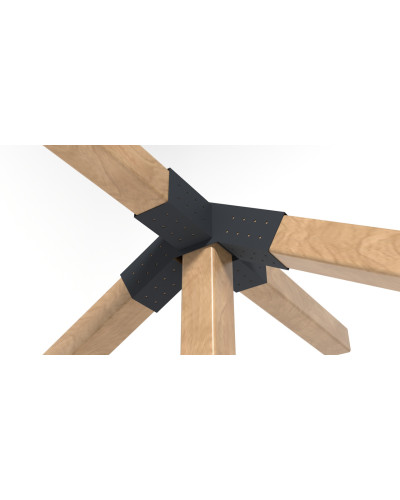

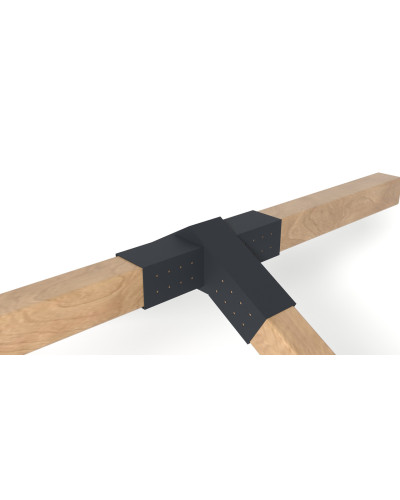

Используется в сложных конструкциях, где необходимо жёсткое трёхстороннее соединение под углом 120°. Совместим с серией WCG: для центральных узлов, балок перекрытий, стропильных систем и каркасных сооружений.

Производство и гарантия

Страна производства: Украина
Гарантийный срок: 3 года
